Моделирование бизнес-процессов стало классической работой множества бизнес-аналитиков в рамках оптимизации бизнес-процессов и стандартизации деятельности российских компаний. Существует множество нотаций, которые применяются в тех или иных случаях. Обзору нотаций моделирования бизнес-процессов и посвящена данная статья.

VAD (v alue added chain diagram)

Нотация VAD, предложенная Майклом Портером (Michael Porter) в его работах по корпоративной стратегии, концентрируется на моделировании бизнес-процессов, «создающих ценность» в виде услуг или продукции для потребителя. Модель бизнес-процесса, построенная в нотации VAD, дает общий, не детализированный взгляд на бизнес-процессы.

С помощью нотации VAD, можно описать перечень и взаимосвязь бизнес-процессов на верхнем уровне, так как данная нотация позволяет отобразить все бизнес-процессы компании на одной модели. В нотации VAD можно использовать связи, показывающие взаимосвязь бизнес-процессов относительно друг друга, при этом поток процесса в этой нотации в подавляющем большинстве случаем направлен слева направо.

Вариантов нотации VAD реализовано в различных инструментах немало, и каждый со своим набором символов, но выглядят они все примерно одинаково – набор бизнес-процессов, часто связанных между собой связями «предшественник-последователь».

Например, расширение данной нотации в инструментарии ARIS позволяет показать на модели бизнес-процесса исполнителей, риски, документы, данные и многое-многое другое.

Помимо моделирования карты бизнес-процессов организации, нотация VAD позволяет моделировать сквозные (End-to-End) бизнес-процессы при их первичном определении. Но нужно понимать, что VAD не предназначена для моделирования логических условий в процессе, и поэтому она отлично воспринимается менеджментом. На практике, после моделирования бизнес-процессов на верхнем уровне в нотации VAD, следует более подробное моделирование бизнес-процессов в других нотациях, которые мы подробно рассмотрим далее.

Модель нотации VAD можно нарисовать во множестве инструментов, например, в MS Visio, и многих других инструментах моделирования бизнес-процессов.

Моделирование бизнес-процессов – EPC (event-driven process chain)

Нотация EPC разработана профессором Августом Вильгельмом Шеером в рамках методологии инструментария ARIS. С помощью бизнес-процесс моделируется в виде перечня шагов процесса, запускаемых событиями. Нотация удобна для последующей регламентации бизнес-процесса, а также для анализа информационного потока бизнес-процесса (входящих/исходящих документов).

Свобода нотации EPC позволяет описывать в рамках моделирования бизнес-процессов дополнительные объекты, такие как операционные риски, контрольные процедуры, экранные формы, информационные системы, показатели и многое другое.

В рамках нотации EPC процесс моделируется «сверху-вниз», а порядок выполнения шагов/функций/действий/операций бизнес-процесса определяется через систему событий и логических условий. В качестве событий в нотации EPC рассматривается начало и завершение шагов процесса, а также внешние события требующие реакции от организации.

Модель бизнес-процесса состоит из последовательностей «событие-функция-событие» и логических операторов «И», «ИЛИ», «исключающее ИЛИ» которые отображают решения, проверку условий, распараллеливание и схождение потоков моделируемого бизнес-процесса.

Существует множество вариантов нотации EPC, в формате столбцов, строк, а также с разными перечнями используемых объектов, однако все эти варианты доступны только в инструментарии ARIS, тогда как в остальных инструментах, например, MS Visio или Business Studio доступно моделирование бизнес-процессов EPC лишь в классическом формате.

Моделирование бизнес-процесса в нотации EPC позволяет впоследствии получить текстовый или табличный регламент бизнес-процессов, так как правильно нарисованная EPC модель может быть преобразована в последовательность предложений обычного языка, что становится основой для регламента. Именно поэтому данная нотация считается самой удобной для моделирования бизнес-процессов с целью из последующего анализа и регламентации.

Моделирование бизнес — процессов – BPMN (Business Process Model and Notation 2.0)

Нотация BPMN создана консорциумом Object Management Group (OMG) и предназначена для моделирования бизнес-процессов с целью их последующей автоматизации. Нотация BPMN используется для детального моделирования бизнес-процесса, а количество объектов в данной нотации превышает 100, что позволяет описать все нюансы поведения бизнес-процессов для того, чтобы информационная система могла преобразовать созданную модель в исполняемый код.

Открытость нотации BPMN и поддержка большинством средств моделирования и автоматизации бизнес-процессов сделали данную нотацию лидером в моделировании бизнес-процессов.

В нотации BPMN, помимо шагов бизнес-процесса, можно моделировать стартовые, промежуточные и завершающие события процесса, информационные потоки и потоки сообщений. Из особенностей нотации можно выделить применение по умолчанию стиля моделирования Swim Lane (плавательные дорожки), когда исполнитель показывается вертикальной или горизонтальной полосой, напоминающей дорожки в плавательном бассейне, и именно на этой дорожке располагаются действия/операции, выполняемые данным исполнителем.

Упорядочивание бизнес-процесса в формате Swim Lane делает наглядной передачу ответственности и потока работ между участниками процесса, но, в тоже время, затрудняет моделирование в случае нескольких соисполнителей у одной операции.

Модели, нарисованные в нотации BPMN, часто сложно собрать в связанную иерархию, так как методология изначально создавалась для автоматизации «сквозных» бизнес-процессов.

Для применения нотации BPMN необходим определенный опыт, что часто ограничивает число создателей данных моделей лишь системными и бизнес-аналитиками. Представители бизнес-подразделений моделируют бизнес-процессы в нотации BPMN достаточно редко.

Несмотря на графические различия нотации BPMN и EPC и очень похожи друг на друга, и в инструментарии ARIS они уже могут быть преобразованы друг в друга, правда с определенными методологическими ограничениями.

Моделирование бизнес-процессов — Flow Charting

Название нотации Flow Charting, проще всего перевести как блок-схемы. Данная нотация изначально появилась в стандарте ANSI в 1970 году, и содержит очень простой набор символов.

За годы существования нотации Flow Charting было нарисовано множество вариантов блок-схем, содержащих символы для решения разных задач, например, для описания материальных потоков, ролей и работ, оборудования, для анализа входов и выходов функций.

Фактически блок-схемы явились предшественниками современных нотаций моделирования бизнес-процессов, и вплоть до настоящего времени преподавались в большинстве учебных заведений в рамках дисциплин, посвящённых информационным технологиям.

Нотация Flow Charting не имеет жесткого стандарта, что позволяет моделировать бизнес-процессы с различных точек зрения, добавляя те или иные объекты в модель по необходимости. Этим данная нотация очень похожа на EPC, но имеет еще больше свободы в части применения. Свобода вариантов применения Flow Charting и поддержка большинством недорогих и даже бесплатных средств моделирования бизнес-процессов сделало данную нотацию применимой во множестве компаний.

Из недостатков Flow Charting можно выделить отсутствие типового перечня объектов и атрибутов, что является обратной стороной «свободы» данной нотации. Это позволяет моделировать один и тот же бизнес-процесс в данной нотации так, что модели будут серьёзно отличаться друг от друга.

Несмотря на то, что модели бизнес-процессов в нотации Flow Charting можно встретить достаточно часто, скорее всего она будет уходить в прошлое, уступая место более «строгим нотациям»

Моделирование бизнес — процессов – IDEF (Integrated Definition Language)

Нотация IDEF появилась в 70 ых годах, как стандарт правительства США, фокусирующий внимание на входах, выходах, механизмах и средствах управления бизнес-процессом и увязывающий процессы организации в иерархию. Ключевым элементом данной нотации является функция, тогда как все остальные объекты и взаимодействия моделируются с помощью связей.

Нотация использует очень простой набор символов: прямоугольники процессов и стрелки, изображающие входы, выходы, управление и механизмы, эту нотацию отличает «встроенная» система нумерации шагов бизнес-процесса, что позволяет отслеживать связи между родительским и дочерними процессами.

Учитывая историю данного стандарта и достаточно широкое применение он реализован во многих средствах моделирования, но все же данную нотацию можно отнести к уходящему поколению, так как сторонников у нее все меньше, да и представители бизнеса часто относятся к данным «микросхемам» со скепсисом.

UML (Unified Modeling Languages )

Унифицированный язык моделирования (UML) – это набор нотаций и методов моделирования, предназначенных для описания требований к информационным системам, однако среди нотаций UML есть и специализированная нотация, предназначенная именно для моделирования бизнес-процессов. UML поддерживается Object Management Group (OMG), что сделало данную методологию достаточно распространенной среди ИТ-специалистов.

Данная нотация очень похожа на EPC и BPMN, единственное отличие в отображении логических операторов и событий, и, хотя по нотации UML существует множество книг, и поддержана она множеством инструментов моделирования, используется UML Activiti Diagram в основном для системного анализа и проектирования, и лишь незначительное число компаний используют UML, чтобы моделировать бизнес-процессы

VSM (Value Stream Mapping )

Название нотации VSM можно перевести н русский язык, как картирование потока создания потребительской ценности. Оригинальное название этой нотации в корпорации Тойота, где как считается, ее и придумали — Карта потоков материалов и информации.

Нотация VSM была разработана как часть методологии бережливого производства, и использует набор специфических символов для отображения элементов затрат ресурсов и времени для анализа эффективности бизнес-процесса в проектах Lean 6Sigma. Карта потока создания ценности изображает физическое окружение и потоки материалов и продукции в производстве и используется для того, чтобы привязать к процессу затраты ресурсов и времени, и таким образом дать представление о производительности

Задача данной нотации вовлечь в анализ бизнес-процесса его участников, для того, чтобы стимулировать их к самостоятельному поиску возможностей оптимизации. Как правило модели VSM рисуются в проектах на Flip Chart и не требуют серьёзных средств моделирования бизнес-процессов, ведь на ее основании принимаются решения, а сама модель не становится основой ни для регламента, ни для ИТ-решения.

Основное при создании модели в нотации VSM это заполнение временных атрибутов по процессу, для поиска «бутылочных горлышек» и мест излишнего хранения запасов.

Данная нотация имеет ограниченный круг последователей, и среди широких масс бизнес-аналитиков она в ближайшее время распространена не будет из-за специфичности решаемых с ее помощью задач. Но в тоже время многие инструменты моделирования бизнес-процессов, например, ARIS, уже разработали расширения для поддержки моделирования бизнес-процессов в данной нотации.

SIPOC

Аббревиатура SIPOC означает: Supplier (поставщик), Input (вход), Process (процесс), Output (выход), Customer (потребитель). Это шаблон документирования процессов, принятый в методологии Шесть сигм, фактически это даже не нотация модели, а формат таблицы, который позволяет описать бизнес-процесс на верхнем уровне. Модель SIPOC наиболее эффективно применять при определении границ бизнес-процесса, взаимодействующих сторон и входов/выходов процесса.

Для SIPOC не существует нотации, ведь это простая таблица с соответствующими заголовками, которая позволяет структурировать выбранной бизнес-процесс для последующего анализа и оптимизации.

Полезность SIPOC, в отличии от других диаграмм заключается в возможности ее использования сотрудниками бизнес-подразделений, так как она не содержит сложной логики и множества объектов, как нотации EPC или BPMN.

Моделирование бизнес-процессов – выводы

Итак, я рассмотрел некоторые нотации моделирования бизнес-процессов, которые можно встретить на российском рынке (более подробно они описаны в главе BPM CBOK , посвященной моделированию бизнес-процессов). Какую из нотаций выбрать для использования – это вопрос открытый, например, для моделирования бизнес-процессов организации на верхнем уровне я использую нотацию VAD, для первичного моделирования бизнес-процесса, выбранного для оптимизации, проще использовать SIPOC или VAD. Для создания детальных моделей бизнес-процессов – упрощённый BPMN для моделирования кросс-функционального взаимодействия или EPC для детального моделирования с целью формализовать информационный поток и множество объектов, связанных с бизнес-процессом. Ну а если необходимо автоматизировать бизнес-процесс в BPMS системе, то тут уже не обойтись без нотации BPMN.

Процессным подходом к организации бизнеса мир занимается уже давно и достаточно эффективно, и стандарт Business Process Model and Notation (BPMN, нотация) является процедурой продуманной с правильным описанием бизнес-процессов. Компании постоянно совершенствуют разные специализации данного стандарта и тем самым добиваются весьма существенного повышения всех качественных показателей своей работы. Нотация BPMN понятна не только для экспертов той предметной области, в которой она создавалась, её логическими выкладками может оперировать любой работник.

Моделирование и стандартизация

Одновременно с простотой эта стандартизация является наиболее полной моделью описываемого бизнес-процесса, составленной в машиночитаемой форме. BPMN (если рассматривать её в версии нотации BPMN 2.0) выстраивает модели самых сложных процессов в бизнесе очень мощно и выразительно, причём в наиболее понятной системе. Самое важное то, что вместе с этим стандартом определяются графические модели и преобразуются в прекрасно структурированную и легко читаемую машиной форму, которая основана на XML. Язык BPMN-нотации абсолютно исполняем, то есть он позволяет моделировать процессы, в дальнейшем выполняемые посредством BPMS (автоматизированные системы управления бизнес-процессами). Такая стандартизация чрезвычайно полезна именно тем, что разработчики моделей могут пользоваться одними программными продуктами, а исполнители - другими, если ими поддерживается данный стандарт.

Для построения определённой модели может использоваться не одна версия (нотация BPMN 2.0 (PDF) и другие), иногда модель составляется из фрагментов разных нотаций, но способ их систематизации и прочтения один и тот же. Всё большее количество предпринимателей внедряют в своих компаниях опирающееся на данный стандарт выполнение бизнес-процессов. Растёт с каждым днём востребованность специалистов, которые владеют этим языком моделирования. Всё большее количество людей занято изучением графических элементов нотации BPMN и правил построения моделей. Для этого существуют специальные курсы, где желающие познакомятся с назначением этого языка, с видами диаграмм, увидят возможности автоматического выполнения построенных моделей. Самое интересное - практический опыт в нотации BPMN 2.0 (на русском языке тоже есть), моделирование и проведение анализа, разработка бизнес-процесса.

Специалисты

Кто способен заниматься описанием бизнес-процессов? BPMN-нотация моделирования легко выполняется всеми, кто связан с автоматизацией, разработкой бизнес-процессов. руководители проектов, системные аналитики, архитекторы и разработчики компьютерных систем, методологи, работники служб качества. Обычно эти люди умеют читать техническую документацию по-английски, участвовали в каких-либо проектах по анализу, по описанию BPMN-нотации, оптимизировали или автоматизировали бизнес-проекты или разрабатывали, сопровождали программное обеспечение. Эта методология имеет международный статус, а не фирменный, как многие другие стандарты, и даже не национальный. Именно поэтому с 2005 года анализируют и реорганизуют бизнес с помощью моделирования процессов в нотации BPMN.

Эта методика обеспечила доступной информацией практически всех пользователей - от самых крупных аналитиков, которые создают схемы, и разработчиков, внедряющих технологии выполнения бизнес-процессов по этим схемам, до руководителей компаний, то есть обычных пользователей, которые заняты управлением и отслеживанием выполнения построенной модели. Таким образом, нотации моделирования бизнес-процессов (BPMN) устраняют расхождение между созданием модели и её реализацией. Здесь собраны лучшие идеи, имеющиеся в других методологиях. Например, для лучшей гибкости и читабельности в нотации BPMN 2.0 ведётся в традициях блок-схем.

Символы (элементы) BPMN

Поддерживает и развивает BPMN организация OMG. Это не мем интернетных завсегдатаев, обозначающий "о майн гот", а весьма знаменитая фирма Object Management Group, в которой участвуют более восьмисот компаний, разрабатывающих стандарты, подобные BPMN-нотации. Всеми полезными изменениями в новых версиях мы обязаны разработчикам OMG. Именно эта организация выбрала ключевым направлением продвижение нотации UML BPMN, с помощью которой моделируются объектно-ориентированные системы. А потому при разработке диаграмм помимо концепций и понятий (поток управления, действие, объект данных и тому подобное) в BPMN много понятий, характерных для подхода объектно-ориентированного: сообщение, обмен и поток сообщений.

Символы графической нотации разобраны по назначению и объединяются в категории. Objects - объекты потока, Data - данные, Swimlanes - зоны ответственности, Connecting Objects - соединяющие объекты, Artifacts - артефакты. Поток управления, объект данных и символы объектов потока дополнительно разделяются на подгруппы по семантическому признаку, чтобы отобразить специфику происходящих событий, особенности ветвления потоков, выполнение действий и так далее. Указывают специфику за счёт дополнительных графических изображений - маркеры, иконки, помещённые внутри главного символа. Также символы событий бывают с разным видом контура и фоновым цветом.

События по времени

В ходе выполнения бизнес-процесса всегда происходят самые разные и многочисленные события, которые оказывают своё влияние, несмотря на то что чаще всего являются элементами необязательными и не отображены в диаграмме бизнес-процесса. Это получение и ответ на сообщение, смена статуса в документах и многое другое, что перечислять нет смысла - множество событий происходит буквально на каждом шагу. Чтобы их классифицировать, определяются признаки каждого. Первая группа - по времени наступления. Это стартовое событие, которое покажет начало диаграммы. Отсюда поток управления может быть только исходящим, а поток сообщений - идти в обе стороны. Стартовое событие на диаграмме бизнес-процесса обычно одно, но можно его не отображать вообще. Иногда их даже несколько, если отображение происходит с дорожками, пулами и развёрнутыми подпроцессами. Контур события изображается тонкой одинарной линией.

Конечное событие - результат выполнения бизнес-процесса. Сюда поток управления только входит, а поток сообщений всё так же движется и на вход, и на выход. Входящий поток изображается стрелкой. Диаграмма отображает только одно конечное событие или несколько - они обведены контуром в виде жирной одинарной линии. Промежуточное событие - это любое из остальных, которые возникают во время выполнения бизнес-процесса. Сюда входит один поток и выходит тоже один. Только Boundary (граничное событие) возникает и обрабатывается сразу - либо в самом начале, либо в конце действия. Отображается оно на контуре (границе) действия, и содержит только один поток - либо входящий, либо выходящий. А обозначается такое событие тонкой двойной линией.

События: прерывание подпроцесса и тип результата

Поскольку события во время моделирования бизнес-процесса происходят самые разные, следующим блоком были классифицированы те, которые способны прервать выполнение действия. Первыми отмечены непрерывающие события - это промежуточное или стартовое, которое возникает по ходу выполнения, однако инициирует исходящий поток, связанный с ним, только когда действие завершается. Контур такого события изображён штриховой линией. Далее - прерывающее событие, которое возникает до стандартного действия или после него. В исключительных ситуациях это событие требует остановки или прекращения действия, если отсутствует необходимая информация или показывается ошибка в ходе обработки, если появляется необходимость дополнительных действий и тому подобное. Здесь контур отображён сплошной линией.

Третий вид событий классифицирован согласно типу результата. Прежде всего здесь нужно говорить об инициаторе обработки. Это промежуточное или стартовое событие, которое возникает как результат выполнения действий и является итогом выполнения процесса - стандартного или нет. Событие-инициатор изображено незакрашенной иконкой. Необходимо внести в этот раздел ещё одно событие, тоже говорящее о результативности, только здесь им является результат обработки. Это промежуточное или конечное событие, возникающее в ходе выполнения действий и являющееся одним из итоговых результатов выполнения процесса - стандартного или нет, отображено оно закрашенной иконкой.

Действия

Изображаемый в виде диаграммы процесс выглядит упорядоченным набором действий, которые выполняются для получения определённого результата. На вертикальной диаграмме нотации BPMN сверху вниз задаётся последовательность, показывающая выполнение процесса по времени. Также можно проследить её по направлению стрелок соединяющих элементов слева направо. У отображаемых действий есть три главных вида и много разновидностей, каждое из которых имеет собственную иконку или значок.

Task - задача. Элементарное действие, то есть неделимое. Разновидность или специфика задачи отображается маркером или иконкой в верхнем углу слева на символе действия. Задача может быть Service (сервисная), для оказания услуги, являющейся автоматизированным приложением или веб-сервисом. Send - отправка сообщения. Если хотя бы единожды сообщение отправлено, задача может считаться выполненной. Receive - получение сообщения (тот же принцип: если единожды получено сообщение, задача выполнена). Задача User - пользователя, считается характерной, выполняется исполнителем при помощи программного обеспечения и содействии других сотрудников. Задача, требующая ручного исполнения, - Manual, которая исполняется без помощи автоматизации. Business-Rule - бизнес-правило, по технологии выполнение этой задачи зависит от обстоятельств, выбрать способ помогает заданность бизнес-правила. Script - сценарий, где выполнение операций строго по порядку, описанному на распознаваемом исполнителем языке. Обычно этот вид задач выполняется автоматическими средствами.

Подпроцессы

Sub-Process - подпроцесс. Он включает в себя шлюзы в нотации BPMN, потоки операций, события и много других действий. Таким образом, подпроцесс является составным действием, части которого непосредственно отображаются внутри символа на диаграмме или же выносятся на отдельную декомпозиционную диаграмму. В последнем случае на главной диаграмме в центре подпроцесса (нижний край действия) должен отображаться знак +. Есть стандартные подпроцессы, но их недостаточно, поэтому и появились две его специфические разновидности. Это Event Sub-Process - событийный подпроцесс, который запускается всегда при появлении стартового события. Диаграмма показывает его никак не связанным с остальными действиями и потоками операций. Контур такого подпроцесса изображён точками.

Вторая разновидность - Transaction (транзакция), это состоящее из разных операций действие с удачным завершением, то есть получением положительного результата. Получить конкретный результат можно только при условии удачного завершения абсолютно всех составляющих. Если же возникают проблемы по ходу выполнения подпроцесса, результаты всех предыдущих операций будут отменены (отмена события). Такими помехами могут стать невозможность выполнения той или иной операции или некорректное выполнение её. Чтобы не отменять предыдущие события, можно попробовать неудавшуюся операцию компенсировать (компенсация события). Контур такого подпроцесса отображён двойной сплошной линией. Для включения в диаграмму всех задач или подпроцессов, используемых повторно, существует Call - вызов, который на диаграмме обозначен жирным контуром.

Шлюзы

Шлюзы в нотации BPMN предназначены для того, чтобы указывать специфику потока операций и их пропуска по параллельным или альтернативным ветвям. Шлюз может обходиться без исходящих или входящих потоков, но всегда имеет как минимум два собственных либо входящих потока, либо исходящих. Маркер внутри его символа задаёт тип шлюза. Это может быть Exclusive, XOR - эксклюзивный с исключающим "или", предназначенный для разделения потока на альтернативные маршруты. По ходу выполнения процесса активирован может быть только один из предлагаемых маршрутов. Условия пропуска содержатся рядом с обозначающей линией. Inclusive, OR - неэксклюзивный с логическим "или" шлюз, предназначенный для разделения потока на маршруты, где активируется каждый, если соблюдено условие истинности логического выражения, связанного с ним. В этом процессе можно выполнять несколько маршрутов, но если хоть в одном отсутствует истинность, то выбор невозможен.

Аналог неэксклюзивного шлюза - Complex (комплексный). Отличие в том, что определяющее активизацию того или иного потока операций выражение только одно. Parallel, AND - параллельный с логическим "и" шлюз нужен для ветвления или слияния параллельно выполняемых операций. Exclusive Event-Based - шлюз эксклюзивный, но основанный на событиях, разделяющих поток операций на альтернативные маршруты. Exclusive Event-Based Gateway to start a Process - тоже эксклюзивный шлюз, события, на которых он основан, запускают весь процесс. Это начальный символ процесса или подпроцесса, входящих потоков не имеет. Таким же образом работает и Parallel Event-Based Gateway to start a Process - шлюз параллельный, также основанный на запускающих процесс событиях. Однако при его помощи можно активировать несколько процессов одновременно, если события, связанные с ними, сработают. Входящих потоков, естественно, не имеет. На картинках ясно видна нотация BPMN в примерах построения диаграмм с двумя видами шлюзов.

Данные и потоки

Объект данных содержится и используется в диаграммах специфически, что демонстрирует применение дополнительных маркеров. Data Inputs - входные данные, то есть исходная информация для того, чтобы начать выполнение действий. Изображается на верхнем крае символа. Data Collection - набор данных, то есть целый массив или коллекция данных одного типа. Отображено снизу символа. Объект данных и действия объединены связью с помощью ассоциации.

Стандартное изображение потока операций может быть дополнено в диаграмме указанием специфических потоков. Conditional Sequence Flow - обозначение условного потока операций при ветвлении его. Отображён исходящим из действия (если нет желания использовать в диаграмме шлюз). Default Sequence Flow - поток операций, совершающийся по умолчанию, чаще всего исходит из шлюза или действия, с логическими выражениями не связан.

Примеры и выводы

Стартовое событие, как можно заключить из названия, указывает на точку начала того или иного процесса. Это отправная начальная точка, что значит отсутствие любого вида входящего потока. Стартовое событие в примерах нотации BPMN обозначается кругом, в котором центр свободен. Таким событием может стать письмо или звонок от клиента, например, направленный в интернет-магазин или на сайт компании, которая моделирует данный бизнес-процесс. Далее поток операций идёт по линиям и обозначает выполнение процесса вплоть до красного кружка, который обозначает завершение, конечное событие. Их, кстати, может быть и несколько, и легко проследить, где именно поток операций пришёл к концу, завершив процесс. Никакой исходящий поток из красного кружка невозможен.

Если диаграмма составляется не в цвете, то конечное событие выделяется жирной линией в форме круга. Например, на практике это событие может быть выдачей заказанного товара, который прошёл весь путь от оформления через обработку до выдачи. По ходу всей этой работы диаграмма показывает действия, которые производились на пути от стартового до конечного события. Действие обозначается прямоугольником с закруглёнными краями. Шлюзы - ромбами. Этот язык понятен пользователям, стоит лишь слегка ознакомиться с системой отображений, которая присутствует здесь в иллюстрациях.

до EPC

Продолжим наш разговор о Business Studio. Возможности этой системы обеспечивают поддержку полного цикла развития бизнеса: от проектирования архитектуры до поиска путей его улучшения.

Business Studio — это простота и удобство

Business Studio - система бизнес-моделирования, отличающаяся простотой, удобством и высокой скоростью освоения специалистами. Наличие интуитивно понятного интерфейса системы позволяет запустить процесс проектирования бизнес-архитектуры даже начинающим специалистам.

Используемые нотации моделирования

В программе используются самые популярные нотации моделирования бизнес-процессов, понятные сотрудникам без дополнительной подготовки:

1. Нотация IDEF0

Наиболее популярная нотация моделирования бизнес-процессов, основанная на методологии структурного анализа SADT.

Методология IDEF0 - это методология моделирования, позволяющая создать функциональную модель, отображающую структуру и функции системы. А также — потоки информации и материальных объектов, связывающие эти функции. На рисунке ниже представлена графическая диаграмма в нотации IDEF0 - пример реализован в системе Business Studio.

Бизнес-процессы в нотации IDEF0 представляются в форме прямоугольника, а стрелки отражают связь с другими процессами и внешней средой.

Особенностями нотации являются:

• возможность декомпозировать процессы на подпроцессы и, таким образом, строить иерархические модели бизнес-процессов;
• выделение четырех типов стрелок: три типа входов (вход, управление и механизм), которые позволяют более гибко описывать логику использования входов в процессе в целях последующего анализа и выход.

Нотация IDEF0 используется для создания верхнего уровня модели бизнес-процессов. Построение IDEF0-диаграммы верхнего уровня обеспечивает наиболее общее или абстрактное описание объекта моделирования. На нижнем уровне для описания алгоритма (сценария) выполнения процесса допустимо сменить стандарт IDEF0 на нотацию Процесс, Процедура, EPC или BPMN 2.0.

С методологией SADT можно подробно ознакомиться в монографии Дэвида А. Марка и Клемента МакГоуэна «Методология структурного анализа и проектирования SADT».

2. Нотация Процесс (Basic Flowchart B Visio)

Данная нотация Используются графические элементы: событие, процесс, решение, два типа стрелок - стрелки предшествования и стрелки «Поток объектов».

Нотация Процесс поддерживает декомпозицию на подпроцессы.

Нотацию Процесс можно применять для моделирования отдельных процессов компании, а также на нижнем уровне модели бизнес-процессов, созданной в нотации IDEF0.

3. Нотация Процедура (Cross-Functional Flowchart B Visio)

Эта нотация используется для представления алгоритма выполнения процесса (нотация класса workflow). Дополнительно к графическим элементам, применяемым в нотации Процесс, используются дорожки (Swim Lanes), обозначающие организационные единицы - исполнителей действий процесса.

Нотация Процедура поддерживает декомпозицию на подпроцессы.

Нотацию Процедура можно применять для моделирования отдельных процессов компании, а также на нижнем уровне модели бизнес-процессов, созданной в нотации IDEF0.

4. Нотация BPMN 2.0

Используется для представления алгоритма выполнения процесса (нотация класса workflow).

Особенность нотации BPMN 2.0, появившейся в качестве стандарта моделирования в 2011 году, в том, что она предназначена как для моделирования бизнес-процессов, так и для их исполнения.

Она доступна для понимания и удобна как бизнес-аналитикам, так и разработчикам, которые занимаются автоматизацией исполнения процессов. Для экспорта схемы процесса в BPMS-систему в Business Studio используется стандарт XPDL.

В Business Studio представлено 2 типа диаграмм BPMN 2.0 - диаграммы процессов и диаграммы взаимодействия процессов.

Используются следующие графические элементы:

• процессы;
• события;
• шлюзы;

3 типа стрелок:

• поток управления;
• поток сообщений;
• ассоциации;

• документы;
• информация;
• сообщения;базы данных.

Важно, что в Business Studio все элементы диаграмм BPMN являются объектами репозитория.

В Business Studio в нотации BPMN можно строить иерархическое дерево процессов, то есть поддерживается декомпозиция.

Для процесса BPMN можно автоматически сформировать регламент и другие отчеты, эта нотация применяется преимущественно для описания процессов нижнего уровня, особенно со сложной логикой исполнения.

5. Нотация EPC (Event-Driven Process Chain)

Используется для представления алгоритма выполнения процесса (нотация класса workflow).

Диаграмма, описанная в нотации EPC (событийная цепочка процессов), представляет собой упорядоченную комбинацию событий и функций.

Для каждой функции могут быть определены начальные и конечные события, участники, исполнители, материальные и документальные потоки, сопровождающие её. В нотации EPC ветвление стрелок осуществляется с использованием операторов.

Нотация EPC поддерживает декомпозицию на более низкие уровни. Диаграмма декомпозируемой функции EPC может быть описана только в нотациях EPC или BPMN 2.0.

Нотацию EPC можно применять для моделирования отдельных процессов компании, а также на нижнем уровне модели бизнес-процессов, созданной в нотации IDEF0.

А какие нотации используете в своей деятельности Вы?

Меня часто спрашивают - что почитать о бизнес-процессах?
Одним из лучших сайтов на просторах рунета является www.klubok.net . Я сам "вырос" на форуме и статьях этого сайта. Многие статьи не потеряли актуальности и сейчас. Начать учиться рекомендую именно с него.

А вот если говорить о книгах - то уверенно могу сказать лучшая книга о бизнес-процессах - это книга, написанная Репиным и Елиферовым: "Бизнес-процессы компании. Построение, анализ, регламентация".

Описание бизнес-процессов: стремление к простоте.

В статье рассмотрены вопросы выбора нотации для описания процессов с целью последующей регламентации. Сравниваются между собой часто используемые нотации Work Flow, такие как: «Простая блок-схема» в MS Visio, «Процедура» Business Studio, нотация ARIS eEPC и другие.

При сравнении нотаций основное внимание уделяется вопросам создания простых и понятных сотрудникам организации схем процессов.

Для бизнес-аналитиков компаний тезисы, обсуждаемые в статье, - это серьезный повод задуматься, насколько эффективны используемые ими подходы к разработке графических схем процессов организации.

Введение

Одной из важнейших целей формирования графических схем процессов является последующее их использование в регламентирующих документах организации. По этим схемам, как правило, работают сотрудники, которые не обучены сложным нотациям, не имеют навыков системного анализа и т.п. Для них очень важна простота и наглядность схем. Сложные, запутанные схемы, содержащие много различных условных обозначений, плохо воспринимаются людьми, что затрудняет их практическое использование. Поэтому для практических целей важным является корректный выбор и использование нотации (методики) описания процессов. По каким критериям следует выбирать такую нотацию? Как сравнивать разные нотации между собой? Рассмотрим несколько популярных нотаций и попытаемся ответить на эти вопросы.

Сравнение нотаций

Для сравнения были выбраны следующие нотации описания процессов:

1. «Простая блок-схема» (с отображением движения документов, с использованием блока «Решение»);
2. «Простая блока-схема» (без отображения движения документов, без использования блоков «Решение»);
3. «Процедура» системы Business Studio (один из возможных вариантов представления);
4. ARIS eEPC.

В качестве тестового примера был выбран простой и интуитивно понятный процесс. Результаты описания этого процесса представлены на рис. 1-4.

Рис. 1. Схема процесса в нотации «Простая блок-схема» в MS Visio (с движением документов, с использованием блока «Решение»).

На схеме рис. 1. Последовательность выполнения операций процесса во времени показана при помощи жирных стрелок, а движение документов - при помощи тонких пунктирных стрелок. Блоки «Решение» использованы классическим образом. Они отображают информацию (вопросы), от которых «зависит» последующий ход процесса. Такой подход к использованию «ромбиков» является весьма распространенным. Но фактически, вся логика принятия решений и формирования тех или иных выходов (документов) должна заключаться внутри операций процесса. Если задуматься, то ценность (смысл) рисования этих «ромбиков» не является очевидным. Что это за объекты: операции процесса, события? Вроде бы ни то, и не другое. Это скорее операторы принятия решения по какому-либо условию. Но ведь мы разрабатываем схему процесса для людей, а не пишем компьютерную программу на специальном языке. В компьютерной программе «ромбик» был бы полноценной операцией сравнения условий и т.п. Но на схеме процесса нужно показывать реальные объекты - процессы, выполняемые людьми, документы, информационные системы и т.п. Задумайтесь, корректно ли показывать «ромбики» отдельно от операции процесса на схеме? Вместо этого можно:

а) описать логику принятия решения в виде последовательность операций на схеме рассматриваемого процесса;
б) описать логику в виде схемы шагов соответствующего подпроцесса, переходя на уровень ниже;
в) описать логику текстом (в текстовых атрибутах операции) и в последующем вывести в регламент выполнения процесса.

Сформулируем «плюсы» и «минусы» рассмотренного выше (рис. 1.) способа использования «ромбиков».

«Простая блок-схема» в MS Visio (с движением документов, с использованием блока «Решение»)
«Плюсы»	«Минусы»
Наглядное отображение «логики» выбора тех или иных выходов процесса. Акцентирование внимания исполнителя на точку принятия решения/ветвление процесса в зависимости от условий.	Вынос логики принятия решения «наружу» операции процесса (некорректно с точки зрения формальной декомпозиции процессов). Неудобно документировать процесс (приходится дублировать «ромбики» текстом при формировании текстового описания операции). Схема процесса становится информационной перегруженной. «Ромбики» часто используются слишком формально, без реальной необходимости.

На рис. 2. показан пример того же самого процесса, только описанного без использования блоков «Решение» и документов. Легко проверить, что на этой схеме на 24 графических элемента меньше, чем на схеме рис. 1. Схема рис. 2. выглядит гораздо проще. От графических элементов не рябит в глазах, а с точки зрения информативности, эта схема вполне понятна и доступна конечному пользователю. Если для каждой операции процесса описать требования к ее выполнению текстом, то комбинируя табличную и графическую формы представления, можно вполне адекватно описать порядок исполнения процесса для сотрудников компании.

Рис. 2. Схема процесса в нотации «Простая блок-схема» в MS Visio (без движения документов, без использования блока «Решение»).

«Плюсы» и «минусы» графического представления процесса в форме, представленной на рис. 2., показаны ниже.

В целом, применение схем в формате, подобном представленному на рис. 2, является удобным как для разработчиков, так и для сотрудников, работающих по этим схемам.

На рис. 3. представлена схема процесса, сформированная в нотации «Процедура» среды моделирования Business Studio. Схема имеет несколько особенностей. Во-первых, блоки «Решение» использованы не стандартным образом - не как графический элемент для отображения вопроса и ветвления, а как полноценная операция процесса, связанная с принятием решений. В Business Studio «ромбик» обладает почти всеми атрибутами полноценного процесса, но не может быть декомпозирован (возможно, разработчики системы со временем сделают такую возможность). Использование «ромбика» (вместо четырехугольника) делает схему нагляднее. При этом в атрибуты «ромбика» можно внести любую текстовую информацию: описание, начало, завершение, требование к срокам и т.п.

Второй особенностью схемы процесса, представленной на рис. 3., является применение стрелок. Для отображения последовательности операций можно использовать стрелку с одним наконечником - стрелку «предшествования». Для отображения движения документов можно использовать стрелку с двумя наконечниками. Но именно в Business Studio можно пользоваться только одним типом стрелок - стрелками «предшествования». При этом к именованным стрелкам можно привязывать необходимое количество документов, которые определены в справочнике объектов деятельности. Такой подход дает возможность:

• существенно сократить количество графических элементов на схеме процесса, и при этом:
• вывести в регламент процесса необходимую информацию о входящих и исходящих документах.

Таким образом, не загромождая схему лишними элементами, мы можем, тем не менее, полно описать процесс и выгрузить в регламент всю необходимую информацию.

«Плюсы» и «минусы» графического представления процесса в форме, представленной на рис. 3., показаны ниже.

Рис. 3. «Процедура» системы Business Studio (вариант с нетрадиционным использованием блоков «Решение»).

В случае применения Business Studio, нотация «Процедура» может быть использована несколько по-разному. Автор статьи склоняется к подходу, представленному на рис. 3.

На рис. 4 представлена схема рассматриваемого процесса, разработанная в нотации ARIS eEPC. Заметим, что на схему не поместились некоторые операции процесса. Эта неполная схема простейшего процесса, выполненная в нотации ARIS eEPC, содержит четыре оператора логики и восемь событий! Сотрудник, читающий схему, должен уметь правильно интерпретировать все эти логические операторы. Без специального обучения и наличия некоторых навыков чтения подобных схем, рядовой сотрудник вряд ли сможет понять логику рассматриваемого процесса без подробного текстового описания или помощи квалифицированного бизнес-аналитика.

Заметим, что схема процесса в нотации ARIS eEPC занимает существенно больше места, чем схемы, представленные на рис. 1-3. Трудоемкость формирования такой схемы так же существенно выше.

Схема процесса в нотации ARIS eEPC (построена в Business Studio)
«Плюсы»	«Минусы»
При формировании схемы выдерживается строгая, формальная логика процесса. Четко определены все события, возникающие по ходу процесса.	Сложность восприятия. Значительная трудоемкость формирования схемы. У сотрудников должны быть специальные навыки и опыт интерпретации подобных схем. Информационная избыточность. Занимает слишком много места, что неудобно для документирования.

В целом, если Вы не собираетесь покупать SAP R/3, то выбор и использование нотации ARIS eEPC не является, с точки зрения автора статьи, оптимальным решением. Стоит обратить внимание на более наглядные и интуитивно понятные исполнителям нотации описания процессов. Впрочем, кому-то нотация ARIS eEPC может показаться более наглядной и понятной. До определенной степени, это вопрос вкуса.

Рис. 4. Схема процесса в нотации ARIS eEPC (построена в Business Studio).

Описание процесса для целей последующей автоматизации

Интересно посмотреть на рассматриваемую схему процесса в случае, если она описана в нотации BPMN 2.0. Это нотация предназначена для описания «исполняемых» процессов, т.е. процессов которые поддерживает система BPM.

Своим мнением об использовании BPMN 2.0. делится А.А. Белайчук - Генеральный директор компании «Бизнес-консоль»:

На рис. 5 изображен тот же процесс в нотации BPMN. Как мы видим, этот рисунок похож на рис.1: в нотации BPMN задачи изображаются прямоугольниками, развилки - ромбами, данные - пиктограммой, похожей на документ. Потоки управления - сплошные линии, потоки данных - пунктирные. Надо учитывать, что на этой диаграмме задействована только малая часть нотации BPMN: только один вид развилок из 5 имеющихся в палитре, один вид задач из 8. Помимо более широкой палитры, эту нотацию отличает возможность моделировать не только изолированный поток работ, но также несколько процессов, взаимодействующих друг с другом через сообщения или данные. Кроме того, эта нотация более строгая: в ней определены не только значки, но и правила, по которым они могут сочетаться друг с другом. Необходимость таких правил диктуется тем, что нотация BPMN ориентирована не только на то, что ее будут читать люди, но и на непосредственное исполнение специальным программным обеспечением - «движком» BPM-системы. В то же время, как показывает данный пример, при использовании ограниченного подмножества палитры BPMN оказывается не сложнее привычной блок-схемы. Ну а тем, кто хочет освоить BPMN профессионально, мы рекомендуем специализированные тренинг www.bpmntraining.ru .

Рис. 5. Схема процесса в нотации BPMN 2.0.

Практика жизни

На рис. 6 показан фрагмент схемы процесса, разработанный бизнес-аналитиками вполне конкретной компании в придуманной ими нотации. Схема построена с применением принципов «Простой блок-схемы» - применяется блок «Решение» в своем классическом варианте. Кроме этого, на схеме представлено множество других условных обозначений, использованных не совсем стандартным образом.

При формировании схемы рис. 6, бизнес-аналитики очевидно, «боролись» за наглядность и максимальную понятность для рядового пользователя. Они стремились свести к минимуму, или вообще отказаться от текстового комментария к схемам процессов. Исполнителям просто печаталась схема формата А3, при чтении которой все сразу становилось понятно: что делать, как, какие документы использовать и т.п.

Рассматриваемая схема не является, конечно, образцом простоты и наглядности. Но она была сформирована, чтобы донести максимум полезной информации для исполнителей процесса.

Выводы

Итак, очевидно, что при описании процессов нужно стремиться к простоте и понятности для сотрудников.
Использование сложных, формализованных нотаций при описании процессов приводит к:

• трудностям при использовании (интерпретации) схем рядовыми сотрудниками;
• невозможности (сложности) организации работ по описанию процессов силами сотрудников подразделений, не прошедших специальное обучение;
• значительному увеличению трудозатрат бизнес-аналитиков на формирование схем;
• дополнительным сложностям при документировании схем (большой объем и т.п.);

Поэтому не стоит загромождать схему процесса различными графическими элементами. Но уже если их использовать, то лучше, чтобы они несли полезную информацию для сотрудников, а не были просто следствием формального применения нотаций моделирования.

В.В. Репин , к.т.н., доцент, Исполнительный директор ООО «BPM Консалтинг Групп », зав. кафедрой Управления бизнес-процессами НОУ ВПО «ИЭФ «Синергия», основатель портала www.FineXpert.ru

Именно эти простые принципы я и пытаюсь донести до руководителей предприятий, которые очарованные красивыми презентациями программных продуктов зачастую забывают, что часто простой чек-лист лучше 10 страниц регламентов.

В сети Интернет можно встретить множество обзоров и обсуждений нотаций для моделирования бизнес-процессов. Консультанты и бизнес-аналитики ведут длительные дискуссии о том, какую же нотацию лучше применять при моделировании бизнес-процессов предприятия. С нашей точки зрения обсуждение нотаций без привязки к программному продукту не имеет смысла. Ведь графическая схема – это только вершина айсберга, вся бизнес-логика и связи хранятся «внутри» блоков нотации и не видны на схеме.

Например, популярная сейчас нотация BPMN по-настоящему раскроет свои преимущества только в связке с BPM-системой, которая может «понимать» и «исполнять» нарисованную схему бизнес-процесса в реальном времени. То есть при помощи этой нотации можно автоматизировать и контролировать выполнение процесса. Если же вы просто нарисуете процесс в нотации BPMN в Visio и сохраните его как картинку, то при этом вы потеряете практически все преимущества данной нотации перед любой другой.

Сейчас на рынке появилось множество программных продуктов, которые якобы поддерживают сразу несколько нотаций, но дело в том, что на самом деле логика работы у этих программ одинаковая для любой из этих нотаций. Как правило, ответственность и документы закрепляются внутри блока, а затем, для визуального соответствия требованиям одной из нотаций, на схему можно добавить графические блоки, наличие которых никак на функционал не влияет. То есть по сути вы строите две модели: одну по логике работы программы, а вторую – для соответствия требованиям нотации и при этом эти модели могут не совпадать (то, что мы видим не соответствует тому что сохранилось в базу данных).

Ниже приведён пример системы бизнес-моделирования, которая на бумаге поддерживает нотацию ARIS eEPC, но, на самом деле, ответственность закрепляется в карточке на функцию, а графические блоки используются «для красоты».

Но давайте не будем критиковать чужие разработки, а последовательно рассмотрим самые популярные на рынке нотации для моделирования бизнес-процессов, а также их реализацию в программе Fox Manager.

Процессы верхнего уровня

Самые распространённые нотации для построения процессов верхнего уровня на сегодняшний день это IDEF0 (методология функционального моделирования) и ARIS VAD (цепочка создания ценности).

В Fox Manager мы не придерживались строгих требований какой-либо нотации, а просто создали диаграмму взаимодействий процессов, которая состоит из блоков и стрелочек и показывает связи, а также входы и выходы процессов на наглядной графической схеме. Преимущество нашего подхода к моделированию процессов верхнего уровня заключается в том, что такие диаграммы программа Fox Manager может формировать автоматически, посмотрите небольшой видеоролик, чтобы понять, как это работает.

В чём же отличие нашей схемы от IDEF0? В первую очередь в том, что в IDEF0 есть требования к тому к какой стороне блока какая стрелка должна подходить:

• стрелка входа приходит всегда в левую кромку активности
• стрелка управления - в верхнюю кромку
• стрелка механизма - нижняя кромка
• стрелка выхода - правая кромка

Является ли это важным отличием, которое даёт преимущества данной нотации перед нашим подходом? С нашей точки зрения – нет, но при желании, вы можете привести схему взаимодействий в Fox Manager в чёткое соответствие с требованиями этой нотации (сверху – оригинальная схема в IDEF0, снизу – её аналог в Fox Manager).

Как видите, при желании, вы можете моделировать схемы IDEF0 и в Fox Manager.

Есть у нотации IDEF0 и другие требования, (которые, впрочем, обычно не соблюдаются бизнес-аналитиками) – это ограничение на количество блоков на схеме (6-8) и принцип доминирования (наиболее важная функция должна находится в верхнем левом углу). Опять же, не существует никаких преград к тому, чтобы расположить блоки по этому принципу и в нашей программе.

Что касается нотации ARIS VAD – то тут всё ещё проще: достаточно выстроить процессы по цепочке создания ценности и при желании показать ответственных и взаимодействия.

На картинке приведён пример такой схемы в нашей программе (сверху – оригинальная диаграмма ARIS VAD, снизу – её аналог в Fox Manager). Конечно, можно придраться в форме блоков, стрелок или подсветке, но в целом, не возникает сомнений, что в нашей программе, при желании, можно строить диаграммы в соответствии с требованиями нотации ARIS VAD.

Процессы нижнего уровня

В программе Fox Manage мы используем простую, наглядную и очень гибкую нотацию для моделирования процессов нижнего уровня. Ознакомиться с её возможностями можно из видеоролика.

Существует множество нотаций для моделирования бизнес-процессов нижнего уровня: Basic Flowchart, Cross Functional Flowchart, EPC и другие. Большинство из них имеют незначительные отличия друг от друга.

Например, если в программе Fox Manager на диаграмме свернуть блоки ответственных, документов и ресурсов, то мы получим аналог нотации Basic Flowchart (справа – оригинальный процесс, слева – аналог в Fox Manager).

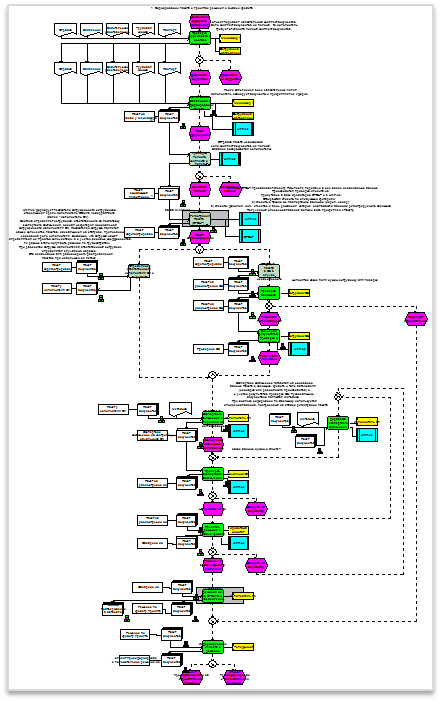

Если же все блоки на диаграмме развернуть – то мы получим аналог процесса в нотации EPC . Самое замечательное то, что при использовании нотации Fox Manager блоки можно сворачивать и разворачивать динамически, и при этом не нужно создавать новую версию процесса в другой нотации. На картинке справа изображен оригинальный процесс, а слева – аналог в Fox Manager.

Да, конечно, имеются и различия, например, в качестве отображения события мы использовали контрольную функцию, также у нас нет отдельных блоков «Логические И» и «Логическое ИЛИ», но их можно легко заменить другим блоком (ромбиком) с буквой «Х» или «V» внутри.

Поддержка нотации Cross Functional Flowchart была добавлена в программу в одном из наших бесплатных обновлений . Данная нотация отличается от уже рассмотренных выше нотаций тем, что на ней можно показывать ответственных дорожками, а не рядом с блоком. К сожалению, у этого способа есть свои недостатки, когда ответственных очень много – то процесс становится ненаглядным и трудночитаемым. Также возникают проблемы, когда необходимо распределить ответственность за функцию сразу двум и более должностям. Ниже приведён пример такого процесса в Fox Manager.

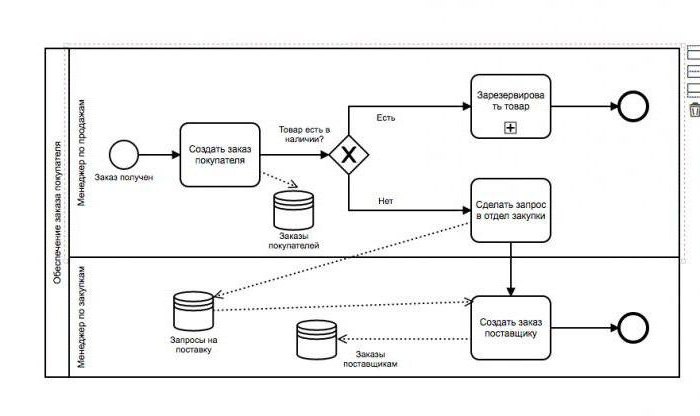

Что касается нотации BPMN , то мы считаем, что её возможности слишком избыточны для целей описания, анализа и регламентации бизнес-процессов. В этой нотации представлено около 100 различных блоков и их подвидов, которые используются при автоматизации процессов, но они бесполезны для систем бизнес-моделирования, которые не умеют «исполнять» процессы в реальном времени, а берут из них информацию для формирования регламентирующих документов.

Конечно, наверное, можно сократить набор элементов этой нотации до необходимого минимума и попытаться приспособить её для целей регламентации, но при этом мы потеряем её главное преимущество – возможность исполнения процессов BPM-движком. При этом, если оставить только 5-10 необходимых блоков, то, скорее всего, внешний вид таких процессов будет очень походить на уже рассмотренные нами нотации.

Вывод

Мы считаем, что в программе Fox Manager подобраны оптимальные нотации для моделирования бизнес-процессов, которые одновременно легки для восприятия и обладают и высоким функционалом.

Поддержка нотации реализована на базе ядра программы, мы не используем Visio и другие сторонние компоненты, поэтому скорость обработки данных из таких блок схем очень высокая.

На схеме можно отображать множество дополнительной информации, например, рядом с названием функции можно вывести её тип, частоту, время и даже стоимость, которая рассчитывается динамически в реальном времени по мере заполнения процесса. При этом внешний вид схемы можно настроить для каждого пользователя индивидуально.

А ещё в нашем редакторе процессов можно отслеживать изменения, которые вносились пользователями и выводить их в таблицу или отображать графически на диаграмме.

Если Вам не хватает стандартного функционала, то Вы можете расширять базовый набор блоков для моделирования бизнес-процессов. Например, Вы можете создать блоки рисков или показателей и выводить их на графической схеме процесса.

Но мы отдаём себе отчёт в том, что некоторые бизнес-аналитики не доверяют новым разработкам и предпочитают пользоваться старыми, знакомыми им нотациями. Цель данной статьи – показать гибкость программы Fox Manager и возможность настройки внешнего вида схем под требования большинства имеющихся на рынке нотаций. Стройте модели бизнес-процессов так, как удобно именно вам!
