Хотел показать, что получилось на отсканированной бумажке, но она такая замызганная и позорная, что ужас вообще(((В общем расскажу как после долгих мытарств и выборов различных программ победил гугловский Sketchup.

Программа оказалась на столько простой и гибкой, что нарисовать в ней можно практически что угодно. Скачать ее можно совершенно бесплатно . На сайте представлено множество полезностей в виде библиотеки трехмерных фигур и уроков. Из полезного обращу внимание на видеоуроки. Они на английском, но это не страшно.

Перевод конечно местами корявенький, но в целом понять можно. было бы желание.

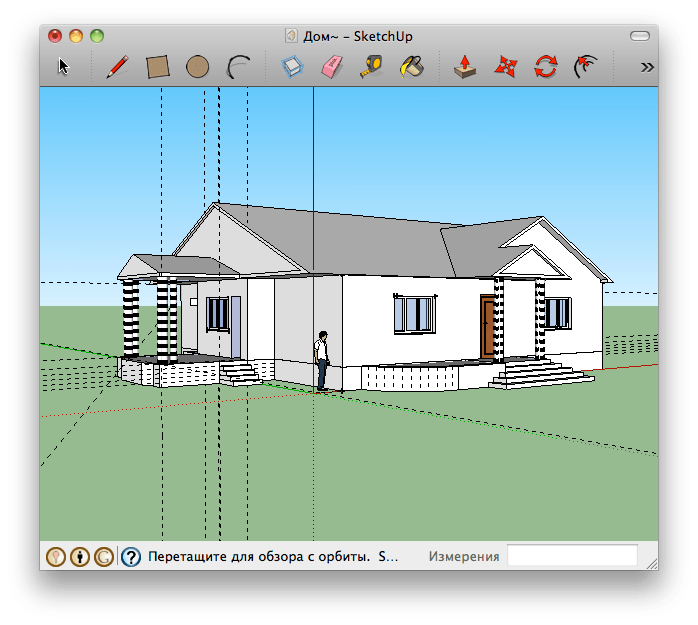

Итак, что получилось у меня. Дом с нескольких ракурсов.

В скетчапе можно сделать очень удобный срез дома, для этого там есть специальный инструмент. На срезе видно расположение комнат. По часовой стрелке начиная от котельной (самая маленькая тупиковая комната с отдельным входом с улицы), далее две спальни, чуть ниже ванная, еще ниже гостиная в которой позже будет решено сделать дополнительное окно, левее тамбур для изоляции дома от зимних сквозняков, еще левее третья спальня и там где нарисована лестница - кухня с отдельным, летним выходом не веранду. Лестница всего лишь нарисована на проекте, в реале ее не будет, равно как и второго этажа.

Огромное количество "проектов" на rutracker.org. Как проектировщик скажу: за свою жизнь просмотрел и проанализировал более 1000 эскизных проектов, половина не подходит по климатическим особенностям нашей страны, часть просто с непонятными или неудобными, непрактичными или огромными (неэкономичными и в плане строительства и в плане эксплуатации) планировками, часть с дурацкими фасадами, но с хорошими планировками, часто встречаются нереализуемые проекты или дорогостоящие проекты в плане конструкций. Даже найдя именно тот эскиз который отдаленно напоминает дом который вам нужен, в итоге его все равно приходится полностью переделывать потому, что накладываются особенности сторон света на участке, особенности участка(окна соседа могут получится напротив ваших или постройки могут затенять). И от исходного эскиза ничего не остается. Гораздо проще определится с площадями помещений, сделать топосъемку (она все равно будет нужна для получения разрешения на строительство или узаконения), выбрать наиболее понравившийся фасад здания и эти исходные данные отдать проектировщику, который крутя и вертя комнатами, стенами и конструкциями в результате получит оптимальный результат. При этом я говорю не про архитекторов, а именно проектировщиков, но не за всех, т.к. архитектор зачастую не понимает и ему неинтересны экономические аспекты строительства. В моей фирме стоимость архитектурного решения 10-20 тыс., чертежей строительных конструкций 20-40 тыс со спецификацией на строительные материалы. Фундаменты в других регионах кроме Алтайского края пока проектировать не беремся, а вернее проектируем те которые хочет заказчик (т.е. его задача обойти соседей или построивших в его регионе и узнать параметры заложенных фундаментов). т.к. нормативная база сильно устарела и закладывать те решения которые мы получаем путем расчетов не целесообразно.(глубина промерзания у нас 2 метра, но никто у нас на такую глубину не закапывается, 900мм максимум для ленточного фундамента, либо делаем фундамент из буронабивных свай) и геологию никто не делает т.к. она зачастую стоит половины фундамента (проще немного перезаложить). О пользе в наличае на руках проекта, заранее до мельчайших подробностей продуманного заказчиком и проектировщиком говорить не буду. Так кто понимает о той экономии на деньгах и нервах тот понимает, а кто хочет пройти все сам того не переубедить. В малоэтажном строительстве слишком много нюансов (во что с трудом обычно верят). чтобы их смог знать или найти правильные решения один человек без квалифицированных консультантов (причем наличае корочки или сертификата далеко не показатель в этом деле) и без огромного опыта. Если кому либо понадобиться помощь по проекту или кому-то нужен будет совет по выбранному "эскизнику", просто посмотреть на наличие ошибок - обращайтесь.

Google SketchUp Pro - Профессиональная версия программы, позволяющей создавать 3D-модели, демонстрировать их в качестве презентации, обмениваться ими. Программа будет полезна везде, где есть необходимость применения 3D-моделей, будь-то проектирование пристройки для дома, обучение школьников геометрии или же создание модели для Google Earth. Множество простых инструментов и задействование интеллектуальной системы рисования позволяют легко создавать и редактировать модели, экспортировать их, создать видеофильм или распечатать результаты работы. Вместо введения значений координат можно использовать многофункциональную систему управления местоположением объекта с помощью меток, текстовых подсказок, линий различных цветов. Пользование инструментами максимально приближено к реальной жизни, ведь так намного легче научиться и, главное, запомнить, как ими пользоваться.

Используя SketchUp, вы можете выполнять следующие действия:

Рисовать, изменять, измерять, вращать, масштабировать и перемещать геометрические фигуры.
Использовать точные размеры и указывать их при помощи текста.
Устанавливать плоскости сечения для просмотра и работы внутри моделей.
Использовать в моделях заготовленные текстуры, такие как кирпич, дерево, черепица, стекло, либо создавать новые текстуры.
Добавлять заготовленные компоненты, например деревья, автомобили, двери и окна, а также людей, либо создавать новые компоненты.
Сглаживать поверхности.
Моделировать тени в реальном времени для любого участка на Земле.
Имитировать расположение камеры в пространстве.
Создавать проходы.
Создавать презентации.
Использовать органическое моделирование (с помощью Песочницы).
Импортировать 2D-изображения в следующих форматах:
Изображение JPEG (.jpg)

Tagged Image File (.tif)
Targa File (*.tga)
Рисунок Windows (.bmp)
Импортировать следующие 3D-модели и информацию.
SketchUp (.skp).
Рельеф Google Планета Земля. Примечание. Предусмотрена возможность получения текущего изображения (черно-белый снимок) местности, которая отображается в Google Планета Земля при помощи кнопки Получить текущий вид. Импортируются две версии изображений местности: 2D и 3D, при этом можно переключаться между ними с помощью кнопки Переключить местность. Изображения местности используются только для ссылок и не включаются в модель при ее расположении в Google Планета Земля. Изображение включает в себя ссылки на широту и долготу модели в Google Планета Земля, поэтому они могут быть также использованы для изучения теней. Программа Google Планета Земля не экспортирует собственные 3D-модели зданий (здания, которые отображаются при выборе слоя Здания в Google Планета Земля). Эта информация защищена и не может распространяться без разрешения правообладателя, следовательно, импортирование таких зданий в SketchUp не предусмотрено.
3DS (.3ds). Примечание. Для создания импортируемого 3DS-файла с текстурами необходимо сохранить файлы текстур в той же папке, в которой будет создан сам 3DS-файл.
DEM (.dem, .ddf)
Экспортирование 2D-изображений моделей.
Изображение JPEG (.jpg)
Portable Network Graphics (.png)
Tagged Image File (.tif)
Рисунок Windows (.bmp).
Экспорт анимации и проходов в MOV- или AVI-файлы.
Размещение моделей в Google Планета Земля. Размещение моделей SketchUp в Google Планета Земля выполняется при помощи команды Разместить модель. SketchUp автоматически определит используемую версию Google Планета Земля (3 или 4) и создаст соответствующий KMZ-файл. (Новые версии SketchUp и Google Планета Земля в настоящее время поддерживают отображение текстур и изображений в Google Планета Земля.)
Экспортирование файла Google Планета Земля непосредственно в KMZ-формат (Google Планета Земля 3 или 4). Файлы Google Планета Земля 3 могут просматриваться в обеих версиях Google Планета Земля, но текстуры отображаются только в Google Планета Земля 4. Файлы Google Планета Земля 4 в Google Планета Земля 3 отображаться не будут.
Обмен моделями в службе 3D-моделей. При отправке моделей, размещенных в Google Планета Земля, будут созданы файлы SketchUp (.skp) и Google Планета Земля 3 (.kmz). Если установлена новая версия SketchUp, то при отправке будет также создан файл Google Планета Земля 4 (.kmz).
Предусмотрена печать части модели, отображаемой в области рисования программы SketchUp.
Печатайте и экспортируйте растровые изображения с выбранным разрешением.
Создавайте дополнительные программы при помощи языка программирования Ruby.

SketchUp Pro - это инструмент 3D-моделирования для профессионального проектирования. Профессиональная версия SketchUp позволяет специалистам по проектированию анализировать и связывать сложные конструкторские идеи. В дополнение ко всем возможностям, предоставляемым программой SketchUp, при использовании версии SketchUp Pro также доступны следующие функции:

Экспорт в следующие дополнительные 2D-форматы.
Portable Document Format (.pdf)
Encapsulated PostScript Format (.eps)
Epix (.epx)
AutoCAD (.dwg, .dxf)
Экспорт 3D-моделей в следующие дополнительные форматы.
3DS (.3ds)
AutoCAD DWG (.dwg)
AutoCAD DXF (.dxf)
FBX (.fbx)
OBJ (.obj)
XSI (.xsi)
VRML (.vrml)

ОС: Windows XP, Windows Vista, Windows 7
Язык интерфейса: Английский
Активация: Имеется
Размер архива: 50.74 MB

Вы, уважаемые читатели, узнали, что программа Google SketchUp предназначена для быстрого 3D проектирования объектов архитектуры, ландшафтного дизайна, интерьеров и т.д. Что же конкретно можно создать с помощью Google SketchUp 8.0, и где она может найти применение в домашних условиях? Рассмотрим один из примеров использования программы для создания проекта реконструкции крыши жилого дома. Проект предусматривает замену асбестоцементных листов на металлочерепицу с добавлением дополнительных конструктивных элементов крыши.

Изменения вызваны расширением жилого пространства за счет строительства на чердаке еще одной комнаты мансардного типа, а для лучшей освещенности комнаты необходимо в крыше сделать слуховые окна. При этом следует учесть, что расположение и конструкция слуховых окон не должны нарушить общую гармонию существующего здания.

В этом случае программа Google SketchUp просто незаменима, т.к. позволяет без длительного обучения быстро реализовать авторские идеи и внести необходимые коррективы в надстраиваемые элементы крыши, подобрать сочетание цветов стен и кровли. Но, прежде чем приступить к выполнению всех поставленных задач, для начала нужно иметь 3D проект существующего дома.

Рассмотрим на данном примере, в какой последовательности строилась 3D модель дома, на которой впоследствии будут реализовываться задуманные идеи.

Для начала выполнялось построение основания, на котором будет стоять дом, инструментами Прямоугольник и Тяни/Толкай . Размеры прямоугольника вводились с клавиатуры в нижнем правом окне Указатели размеров .

Инструментом Рулетка от краев основания откладывались разметочные линии.

По контуру разметочных линий инструментом Прямоугольник строился прямоугольник со сторонами, равными длине и ширине дома, а инструментом Тяни/Толкай он вытягивался вверх. Обратите внимание, что в ходе построения модели размеры отражаются в окне Указатели размеров и всегда могут быть подкорректированы введением нужных чисел с клавиатуры.

Затем Рулеткой откладывалась коньковая разметочная линия и разметочная линия перехода от крыши дома к крыше ограды. Инструментом Линия по разметке параллельной зеленой оси проводились две линии, после чего инструментом Переместить коньковая линия поднималась вверх, а крайняя линия ската крыши ограды опускалась вниз.

Переход от закрытого крыльца к гаражу и свесы крыши выполнялись инструментами Рулетка , Линия и вдавливались — Тяни/Толкай .

Эти же инструменты были задействованы для отображения построек, примыкающих с противоположной стороны дома.

На фасадной части здания выполнялось оформление крыльца. Контуры прорисовывались инструментами Прямоугольник , Линия и Дуга , а ненужные отрезки удалялись Ластиком . Вход вдавливался инструментом Тяни/Толкай , а верхние линии наклонных поверхностей — инструментом Перемещение .

Затем Рулеткой откладывались разметочные линии для построения окон на фасаде. Инструментом Прямоугольник выполнялся контур окна, а инструментом Смещение – контур рамы.

Разметочными линиями отмечались переплеты рам, а инструментом Прямоугольник выполнялось построение шести прямоугольников внутри контуров разметочных линий. Данные прямоугольники изображали контуры стекла в раме.

Инструментом Тяни/Толкай обналичка окна вытягивалась наружу, а контуры стекла слегка вдавливались внутрь. Готовое изображение окна выделялось инструментом Выбрать . Данным инструментом при нажатой кнопке мыши окно заключают в прямоугольник. После того, как отпускают кнопку мыши, все контуры окна окрашиваются в синий цвет. Далее, удерживая на клавиатуре кнопку Ctrl, указателем мышки захватывают выделенное окно и перемещают копию окна на отведенное ему место. Как видите, все просто, и вам не потребуется рисовать повторяющиеся элементы повторно.

Аналогично выполнялось построение окон на боковой стене дома и мансарде.

В одном из следующих выпусков на сайте http://сайт будет продолжен рассказ о создании первого проекта на Google SketchUp.

Post Views:
1 611

3D модели проектов Каркас Инфо. © CC BY Владимир Пустоход, 2016

М ногим из наших заказчиков и посетителей сайта хочется детально вникнуть в конструкцию своего будущего дома, но при этом мало кто работает в CAD-программах, — для обычного пользователя они слишком громоздки, сложны и неудобны… и зачастую требуют мощных рабочих станций.

Поэтому команда КАРКАС ИНФО предлагает дополнительную услугу — перевод модели каркаса вашего дома в SketchUp.

Скачав эту бесплатную программу на свой компьютер, или программу для просмотра данных файлов на планшет или телефон, вы сможете детально рассмотреть модель каркаса и ее узлы со всех сторон, в любом удобном месте.

Полноценная модель каркаса позволит вам на месте уточнить размеры, узлы сопряжения, а при желании и попробовать самостоятельно внести небольшие изменения.

Изолирование слоев модели. © CC BY Владимир Пустоход, 2016

Наша 3D модель — это не просто трехмерная модель каркаса — это модель, разбитая на слои: обвязка, нижнее перекрытие, верхнее перекрытие, стропила и т.д. которые при необходимости в данный момент слои можно включить или отключить, оставив только то, с чем идет работа сейчас, например внешние стены первого этажа, что позволит их рассмотреть во всех деталях.

Элементы каркасной стены. © CC BY Владимир Пустоход, 2016

Имея модель дома и освоив основные навыки работы в SketchUp можно попробовать самостоятельно спроектировать, например систему вентиляции, или создать схему электрики по комнатам дома.

Нижнее перекрытие. © CC BY Владимир Пустоход, 2016

Даже если вы не являетесь первоначальным заказчиком проекта, мы можем подготовить для вас 3D модель силового каркаса любого из представленных проектов на сайте (при соблюдении ряда условий).
